幾個用于圓筒形拉深件拉深力計算的經驗公式

來源： 滄州浚鼎機械制造有限公司 日期：2021-06-21 08:14:45 點擊：1639 屬于：公司新聞

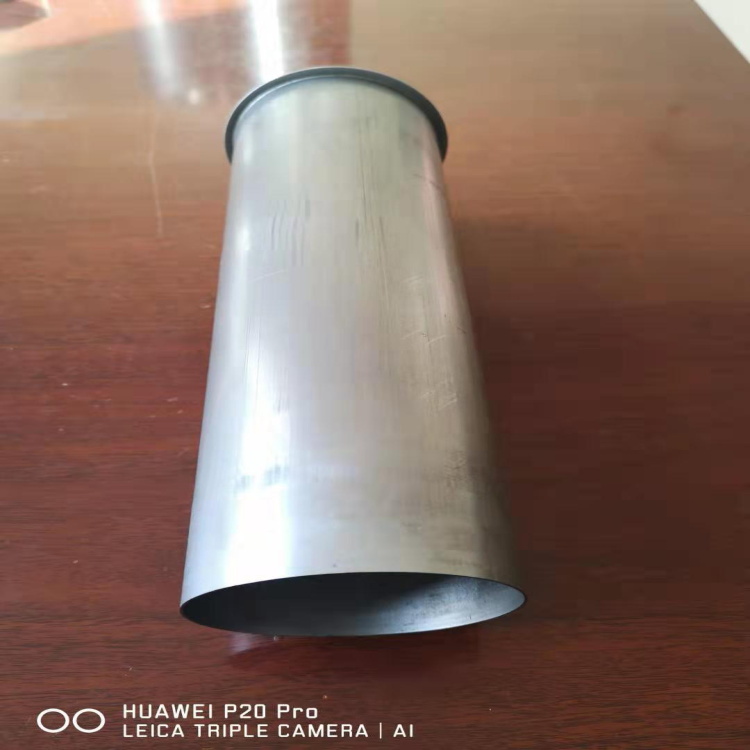

拉深力在實際生產中常用經驗公式進行計算，圓筒形拉深件通常用以下經驗公式計算拉深力：
1.采用壓邊圈時
拉深    F=πd₁tσ_bK₁
以后各次拉深  F=πd_itσ_b K₂(i=2,3,....n)
2.不采用壓邊圈拉深時
拉深    F=1.25π（D-d₁）tσ_b
以后各次拉深  F=1.3π（d_i-1-d_i）tσ_b   (i=2,3,...n)
式中，F---拉深力；
t---板料厚度；
D---坯料直徑；
d₁,d₂,...,d_n--各次拉深后的工序直徑；
σ_b-拉深件材料的強度極限；
K₁,K₂,--修正系數。
應該說明的是，由于經驗公式忽略了許多因素，因此計算結果并不十分準確。
